Led Dimmer PWM 0-5V CC Con Pulsante N.O. Normalmente Aperto DC 7V-50V Per Regolare Led In Corrente Costante

Led Dimmer Con Segnale PWM 0-5V

– Dimmerabile con pulsante N.O. (Normalmente Aperto) –
– DC 7V-50V –

-Dimensione Ridotta: si inserisce facilmente nella scatola 503-
– Made In
Italia –



DESCRIZIONE PRODOTTO:

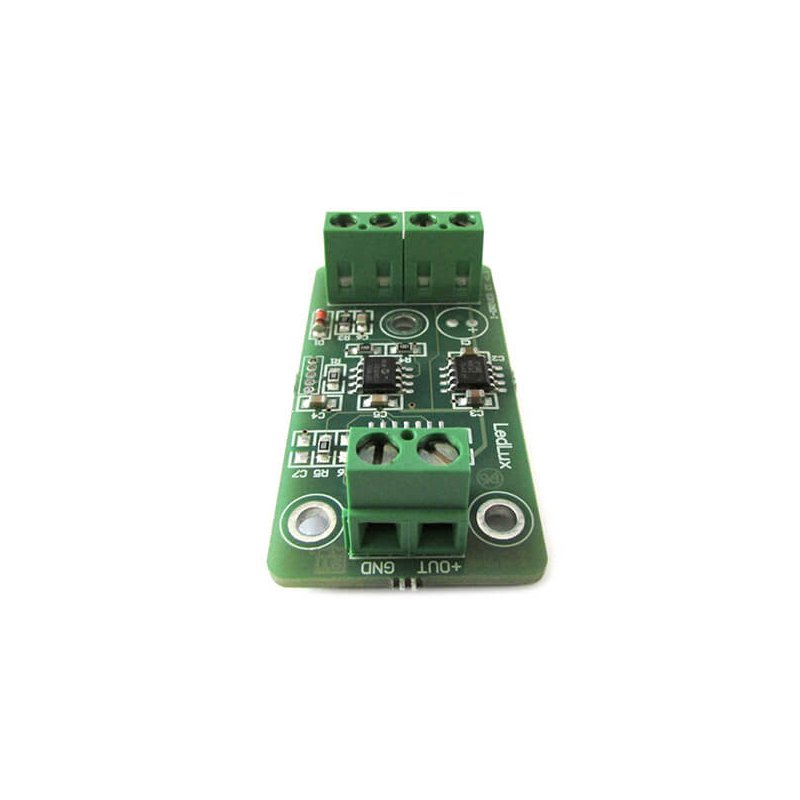

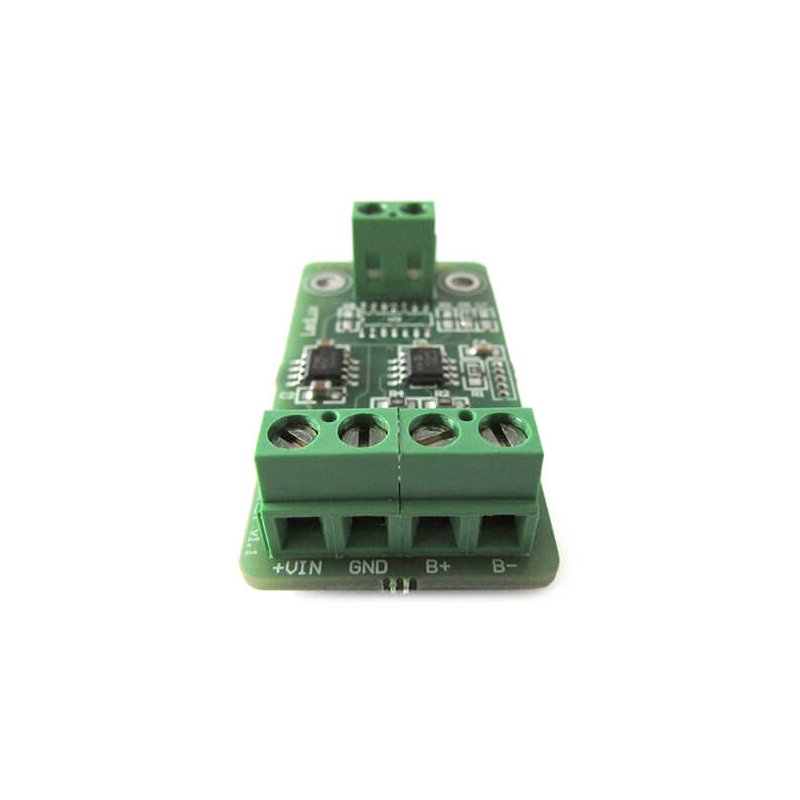

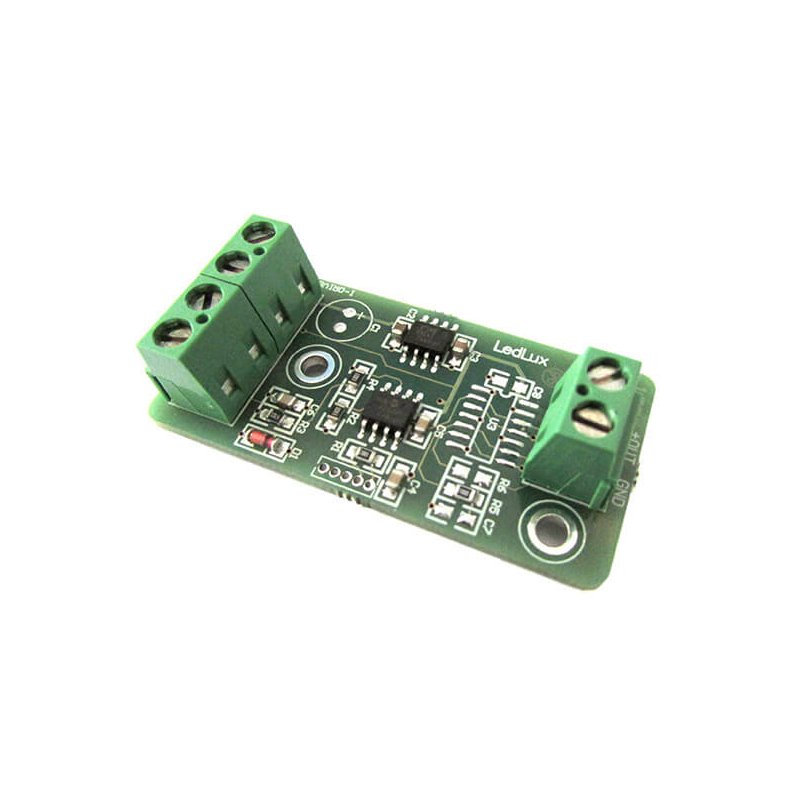

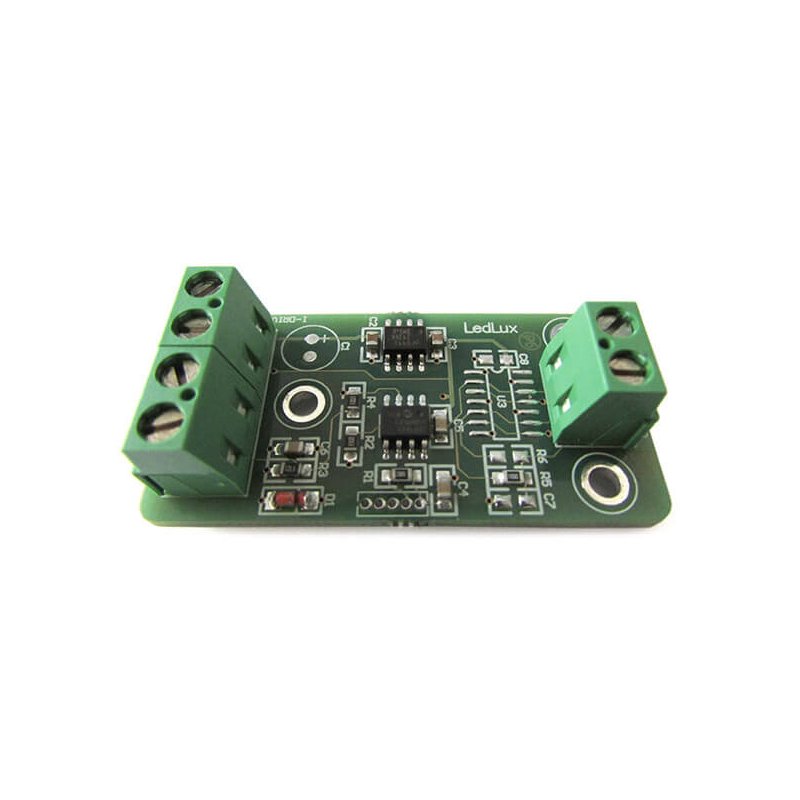

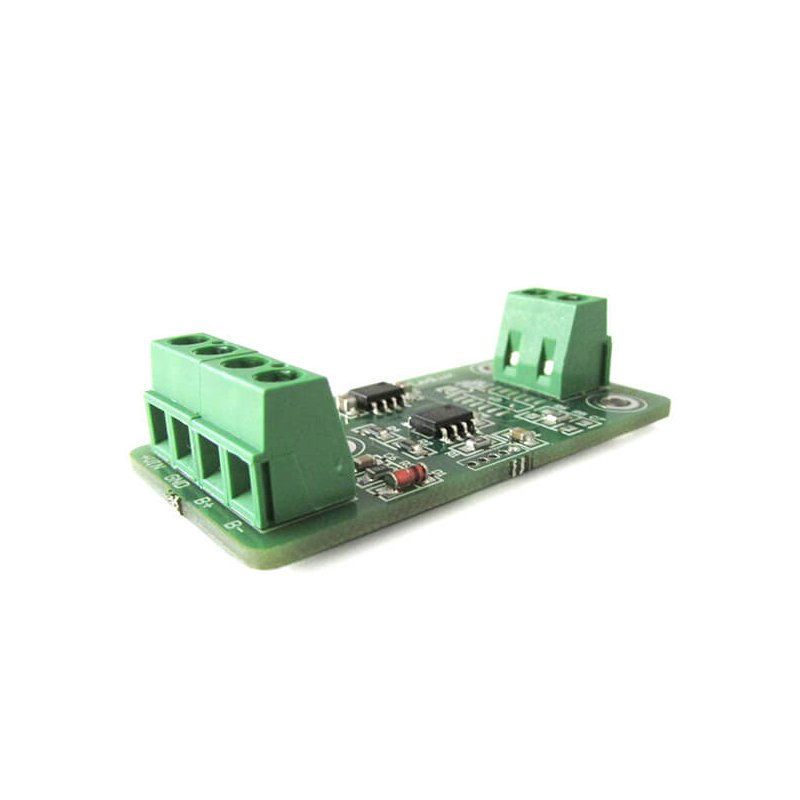

Questo led dimmer PWM 0-5V consente
la regolazione luminosa di qualsiasi led con corrente costante (faretto led, pannello
led ect.). Grazie alla sua corrente in uscita può gestire direttamente uno o più
led con estrema efficienza ed affidabilità (utilizzando insieme modulo meanwell
LDD-H serie).



Questo led dimmer PWM accetta tensioni di alimentazione fra 7V e 50V dc, provenienti
da un comune alimentatore a tensione costante (Il dimmer può essere alimentato con qualsiasi nostro alimentatore da 12V, 24V ,36V e 48V). Tale tensione di
alimentazione deve essere almeno 3V superiore alla caduta di tensione totale sui
led connessi alla sua uscita.



Questo led dimmer PWM risolve il problema per chi vuole dimmerare tanti faretti led, pannelli
led ect. insieme semplicemente con un pulsante.



Nota Bene:

1 – In questo Led Dimmer nell’ uscita non si può mettere la carica direttamente con
LED, ma solo il segnale PWM 0-5V.

2 – Per regolare LED con corrente costante max. di uscita : 300mA, 350mA, 500mA,
600mA, 700mA, 1000mA con voltaggio massimo a DC48V , si deve usare insieme ad un alimentatore con voltaggio costante (12V 24V 36V e 48V) e un convertitore da CV a CC Meanwell LDD-H
Serie:

–LDD-300HW (MW3082)

–LDD-340HW (MW3582)

–LDD-500HW (MW5082)

–LDD-600HW (MW6082)

–LDD-700HW (MW7082)

–LDD-1000HW (MW1002)

3 – Con questo led dimmer PWM, si può controllare massimo fino a 32 led contemporaneamente:

–Massimo 8 Led se alimentato da 48V

–Massimo 16 Led se alimentato da 36V

–Massimo 24 Led se alimentato da 24V

–Massimo 32 Led se alimentato da 12V



Schema Elettrico- Installazione
Con Unico Alimentatore



Schema Elettrico- Installazione
Con Alimentatori Separati

(Ideale Per Dimmerare Più di 8 Luci Led Corrente Costante Insieme)



4 – Per installazione con cavi lunghi, Consigliamo di installare Meanwell LDD-H Serie
vicino al dimmer per avere un migliore risultato di regolazione.

5 – Abbiamo 3 modelli di pulsante NO in vendita nel nostro negozio:

Bticino Matix AM5005 1P 10A (Cod. CL9101 )

Bticino Living Light LL N4005N 1P 10A (Cod. CL9102 )

Vimar Plana 14008 1P 10A (Cod. CL9103 )





DATI TECNICI:
Tipo di controllo: PWM

Tensione di alimentazione (Vin): DC7-50V

Tensione di uscita (Out) : 0-5V (PWM)

Controllo: Pulsane Normalmente Aperto (N.O.) (Non Incluso Nel Kit)

Frequenza PWM (Fctr): 500Hz

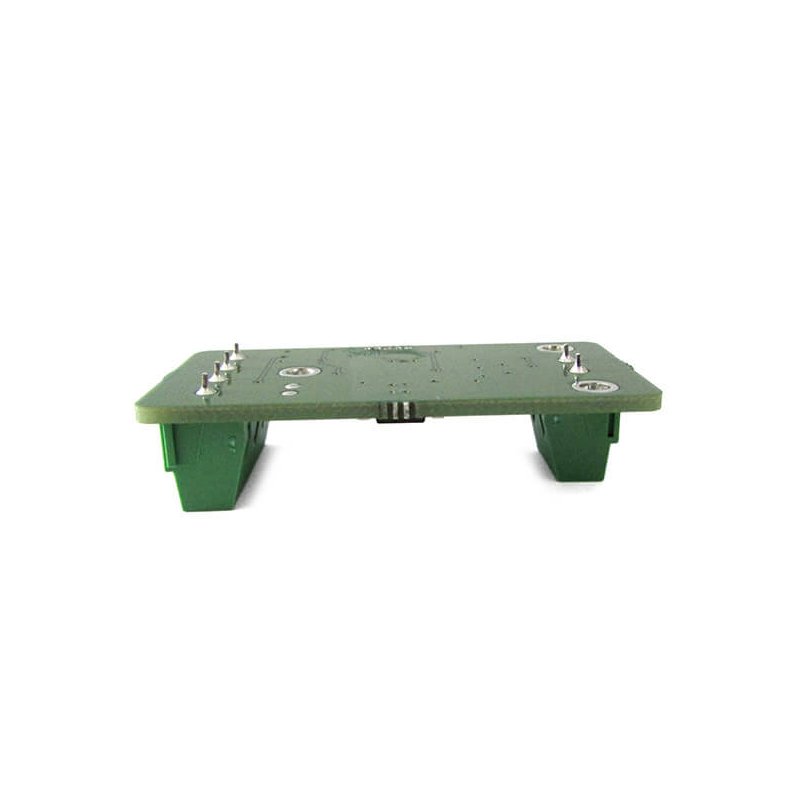

Dimensione:51x26x12mm
